Detalhes do produto:
|
| Nome: | Para-choque pneumático de borracha de Yokohama | Pressão inicial: | 50 kPa /80 kPa |
|---|---|---|---|
| Garantia: | 24 meses | Diâmetro: | 0.5m~4.5m |
| Duração: | 1.0m~12.0m | tamanho normal: | 2.0*3.5m |
| Destacar: | para-choque de yokohama,Borracha para embarcações com rede de cadeia,Fenders pneumáticos de borracha com acessórios do kit de reparação CTN |
||

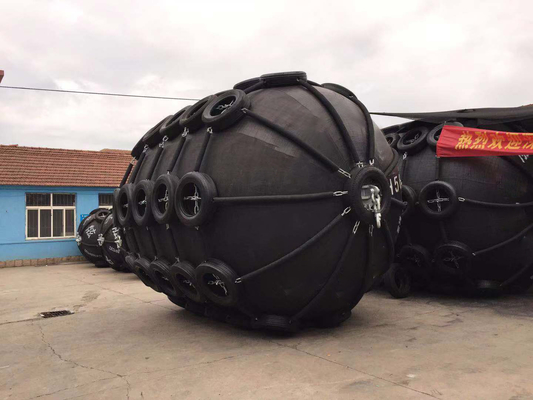

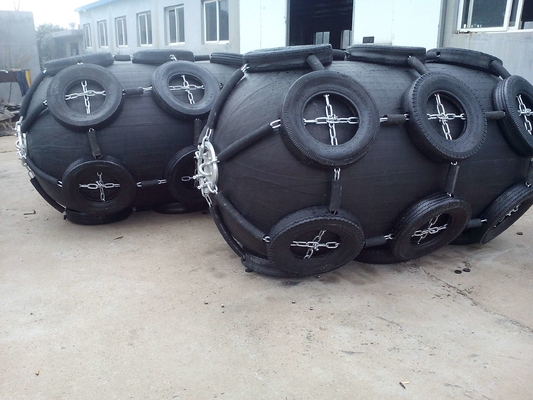

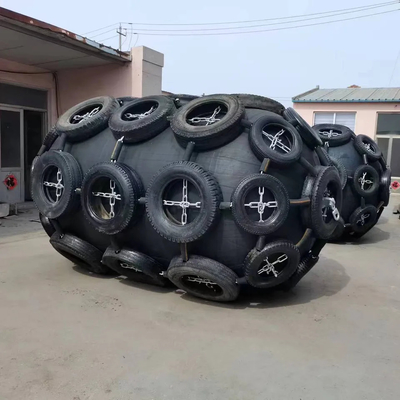

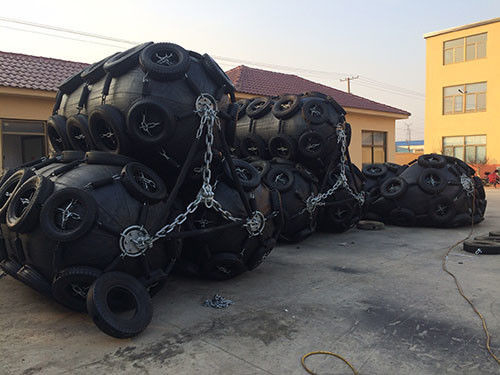

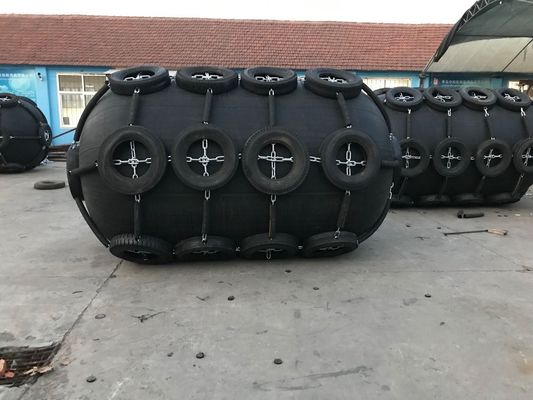

Fender pneumático de borracha natural Yokohama 50kpa 80kpa 2,5m*3,5m
O que é o Yokohama Pneumatic Fender?
Parafuso de borracha naval é um produto atualizado de guarda-chuvas de barco amplamente utilizado em todo o mundo, que é preenchido com ar de alta pressão para resistir a impactos de atracamento.Fenders de borracha maciçaA sua utilização permite a obtenção de um elevado nível de absorção energética, um baixo impacto na superfície, uma elevada resistência à abrasão, uma baixa fricção e uma instalação rápida.O guarda-chuvas pneumático de borracha foi utilizado como amortecedor devido ao seu elevado desempenho, e tem sido amplamente utilizado na operação de navio para navio e na operação de navio para cais.
Tipo de guarda-chuva Yokohama
Vantagens do guarda-chuva pneumático
1.Grande segurança e fiabilidade
2Não há deterioração ou variação do desempenho
3.Muitas vantagens do atraque inclinado
4.Sistema eficaz em termos de custos
5.Força de reação mais suave para a estrutura do navio e do cais
6- Mais forte contra a força de corte.
7Adaptável à maré.
8Instalação simples e competitiva em termos de custos, baixo custo de manutenção
Imaginem detalhadamente
Especificações deParafuso de borracha marinha
| Pneumático 50 tamanhos padrão | |||
| Dimensão | Deformação (60%) | ||
| D (mm) | L (mm) |
Força de reação (KN) |
Absorção de energia garantida (KNm) |
| 500 | 1000 | 64 | 6 |
| 600 | 1000 | 74 | 8 |
| 700 | 1000 | 137 | 17 |
| 1000 | 1500 | 182 | 32 |
| 1000 | 2000 | 257 | 45 |
| 1200 | 2000 | 297 | 63 |
| 1350 | 2500 | 427 | 102 |
| 1500 | 2500 | 499 | 134 |
| 1500 | 3000 | 579 | 153 |
| 1700 | 3000 | 639 | 191 |
| 2000 | 3500 | 875 | 308 |
| 2000 | 4000 | 1000 | 352 |
| 2500 | 4000 | 1381 | 663 |
| 2500 | 5500 | 2019 | 1131 |
| 3000 | 5000 | 2422 | 1357 |
| 3000 | 6000 | 2906 | 1293 |
| 3300 | 4500 | 1884 | 1175 |
| 3300 | 6500 | 3015 | 1814 |
| 3300 | 10600 | 5257 | 3067 |
| 4500 | 9000 | 5747 | 4752 |
| 4500 | 12000 | 7984 | 6473 |
| Pneumático 80 tamanhos padrão | |||
| Dimensão | Deformação (60%) | ||
| D (mm) | L (mm) |
Força de reação (KN) |
Absorção de energia garantida (KNm) |
| 500 | 1000 | 84 | 9 |
| 600 | 1000 | 94 | 12 |
| 700 | 1000 | 179 | 25 |
| 1000 | 1500 | 236 | 47 |
| 1000 | 2000 | 337 | 66 |
| 1200 | 2000 | 386 | 89 |
| 1350 | 2500 | 554 | 143 |
| 1500 | 2500 | 630 | 179 |
| 1500 | 3000 | 756 | 215 |
| 1700 | 3000 | 829 | 262 |
| 2000 | 3500 | 1126 | 424 |
| 2000 | 4000 | 1453 | 740 |
| 2500 | 4000 | 1817 | 925 |
| 2500 | 5500 | 2653 | 1327 |
| 3000 | 5000 | 2689 | 1558 |
| 3000 | 6000 | 3275 | 1878 |
| 3300 | 4500 | 3476 | 1640 |
| 3300 | 6500 | 3829 | 2508 |
| 3300 | 10600 | 6907 | 4281 |
| 4500 | 9000 | 7551 | 6633 |
| 4500 | 12000 | 10490 | 9037 |
Nota:
1Os valores indicados no quadro cumprem os requisitos da norma ISO 17357-1:2014.
2O peso do corpo do guarda-chuva e da rede pode variar ±10%.
3Os tamanhos especiais estão disponíveis mediante pedido.
Como escolherParafuso de borracha marinha?
Selecção deparafuso de acoplagem sPara os navios pequenos e médios:
|
Tonelagem ((T) |
Dimensões recomendadas:Diâmetro x comprimento ((m) |
Tipos de navios |
| 50 | 0.5 × 1.0 | barco de pesca |
| 100 | 0.7 × 1,5 ~ 1,0 × 15 | barco de pesca |
| 200 | 1.0 × 1,5 ~ 1,2 × 2.0 | Barco de pesca, reboque |
| 300 a 500 | 1.2 × 2,0 ~ 1,5 × 2.5 | Navio de pesca, reboque |
| 1000 | 1.5 × 2,5 ~ 1,5 × 3.0 | remolcador, navio de carga |
| 3000 | 2.0 × 3,0 ~ 2,0 × 3.5 | Navio de carga, navio de pesca marítima |
| 10000 | 2.0 × 3,5 ~ 2,5 × 4.0 | cargueiro |
Selecção dePara-choques de acoplagem.Para navios de grande arqueação:
|
Tonelagem de peso morto (DWT) |
Velocidade de aterragem assumida ((M/S) |
Energia cinética efetiva (KN.M) |
Dimensão: Diâmetro × comprimento ((m) |
| 200000 | 0.15 | 1890 | 3.3 x 6.5 |
| 150000 | 0.15 | 1417 | 3.3 x 6.5 |
| 100000 | 0.15 | 945 | 3.0 x 5.0 |
| 85000 | 0.17 | 1031 | 3.0 x 6.0 |
| 50000 | 0.18 | 680 | 2.5 x 5.5 |
| 40000 | 0.20 | 672 | 2.5 x 5.5 |
| 30000 | 0.22 | 609 | 2.5 x 4.0 |
| 20000 | 0.25 | 525 | 2.5 x 4.0 |
| 15000 | 0.26 | 425 | 2.5 x 4.0 |
| 10000 | 0.28 | 329 | 2.0 x 4.0 |
| 5000 | 0.33 | 228 | 2.0 x 3.5 |
Aplicações
¢Em portos com variações de maré extremas
¢Operações de navio para navio
¢ Petróleo e Gás (normalmente FSRU)
Amarcação temporária
